描述

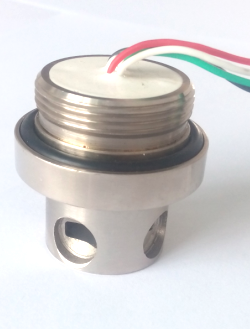

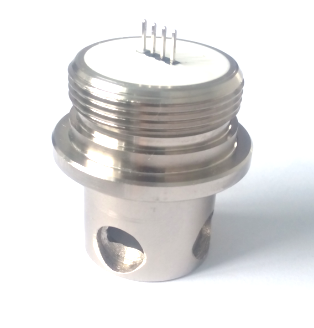

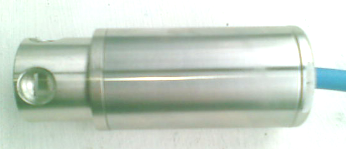

产品衍生类别：

A型 B型

C型 D型 E型

F型

H型

产品特性：

  ◆ 应变孔式设计，体积小，密封性好。
  ◆ 性能稳定可靠，量程范围广。
  ◆ 螺纹连接：M33×1.5 （可提供用户要求的各种机械连接方式），安装使用方便。
  ◆ 适用于煤矿井下综采支架压力测量。

外形尺寸（单位Unit: mm）:

◆ 技术参数Technical parameter:

测量范围 Measurement range	0~60MPa
灵敏度 Sensitivity	(1.5±0.5%) mV/V
综合误差 Combined error	±0.3% F.S
零点平衡 Zero balance	0~1.0% F.S
输入阻抗 Input resistance	350/1002±2Ω
输出阻抗 Output resistance	350/1002±2Ω
绝缘电阻 Insulation resistance	≥5000MΩ
工作温度范围 Operating Temperature Range	-10~+70℃
安全过载 Maximum safe over load	150%F.S
密封等级 Sealing Class	IP67
电缆 Cable	25cm
接线方式Mode of Connection	电源正 ---- 红色电源负 ---- 黑色输出正 ---- 绿色输出负 ---- 白色
