多维力传感器->六维力
六维力
描述
适用于六维度力值测量

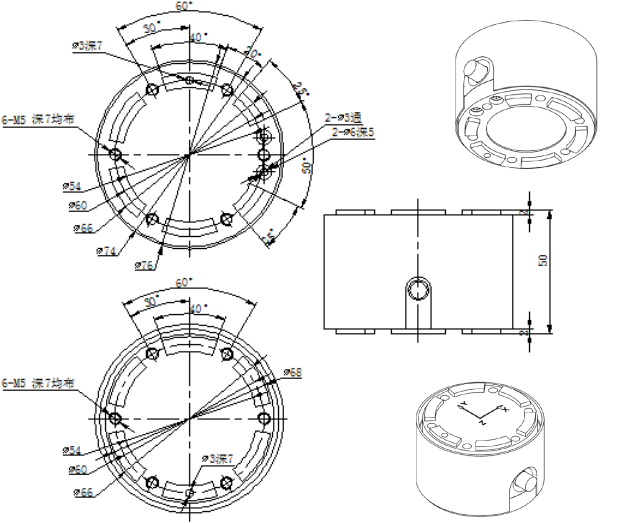

产品尺寸：
技术参数Technical parameter:
|
测量范围 Measurement range FX FY FZ
MX MY MZ
|
200,200,500N
|
|
5,5,10Nm
|
|
|
输出范围 Output range Fx /Fy/Fz/Mx/My/Mz
|
0 ~5V/ 0 ~5V/ 0 ~5V/ 0 ~2.5V/ 0 ~5V/ 0 ~5V
|
|
供电电压 Power supply voltage
|
12V
|
|
综合误差 Combined error
|
±0.5% F.S
|
|
输入阻抗 Input resistance
|
350±2Ω
|
|
输出阻抗 Output resistance
|
350±2Ω
|
|
绝缘电阻 Insulation resistance
|
≥5000MΩ
|
|
工作温度范围 Operating Temperature Range
|
-10~+70℃
|
|
安全过载 Maximum safe over load
|
150%F.S
|
|
密封等级 Sealing Class
|
IP67
|
|
电缆 Cable
|
3m
|
|
接线方式Mode of Connection
|
电源正 ---- 红色 电源负 ---- 黑色
FX输出 ---- 绿色 FY输出 ---- 白色
FZ输出 ---- 蓝色 MX输出 ---- 黄色
MY输出 ---- 灰色 MZ输出 ---- 棕色
|
