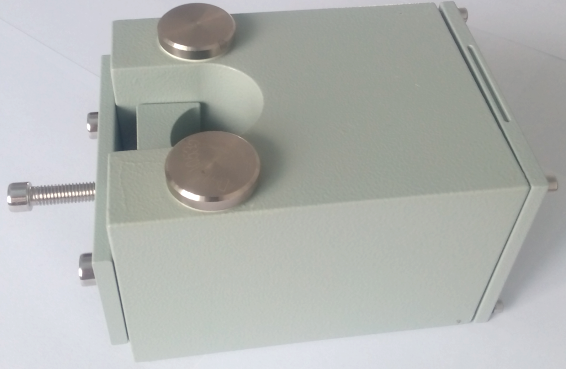

油田载荷传感器->BH-1
BH-1
描述
产品特性：
◆ U型口及防脱螺栓设计、安装维护简单、方便。
◆ 全密封防水设计，满足全天候使用
◆ 适用于油田抽油机井悬点载荷测试。

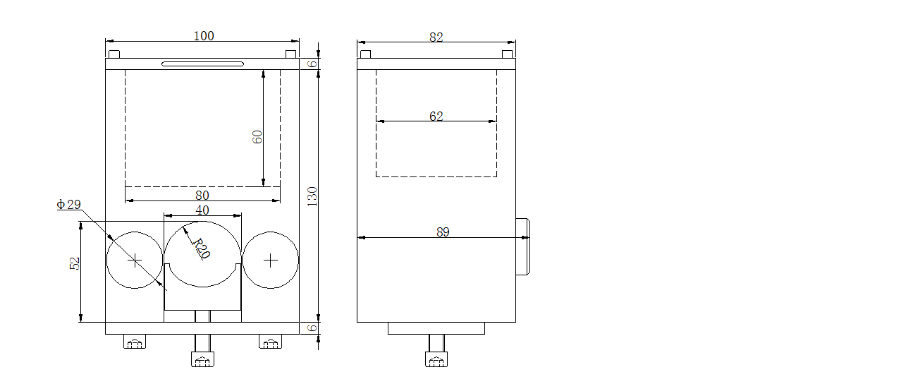

产品尺寸：
技术参数Technical parameter:
|
测量范围 Measurement range
|
0~150KN
|
|
灵敏度 Sensitivity
|
(1.0±0.2%) mV/V
|
|
综合误差 Combined error
|
±0.5% F.S
|
|
零点平衡 Zero balance
|
0~1% F.S
|
|
零点温度影响 Temp. effect on zero
|
±0.5% F.S/10℃
|
|
输出温度影响 Temp. effect on Span
|
±0.5% F.S/10℃
|
|
输入/输出阻抗 Input/Output resistance
|
700Ω/2000Ω
|
|
绝缘电阻 Insulation resistance
|
≥5000MΩ
|
|
工作温度范围 Operating Temperature Range
|
-40~+85℃
|
|
安全过载 Maximum safe over load
|
150%F.S
|
|
极限过载 Ultimate over load
|
250%F.S
|
|
推荐激励电压 Recommend excitation voltage
|
3~10V DC
|
|
最大激励电压 Maximum excitation voltage
|
12V DC
|
|
密封等级 Sealing Class
|
IP67
|
|
材质 Element material
|
合金钢Alloy Steel
|
|
电缆 Cable
|
25cm
|
|
引用标准Citation
|
GB/T7551-2008/ OIML R60
|
|
接线方式Mode of Connection
|
电源正 ---- 红色 电源负 ---- 黑色
输出正 ---- 绿色 输出负 ---- 白色
Red --- Input+ Black --- Input-
Green --- Output+ White --- Output-
|
