扭矩传感器->BN-1

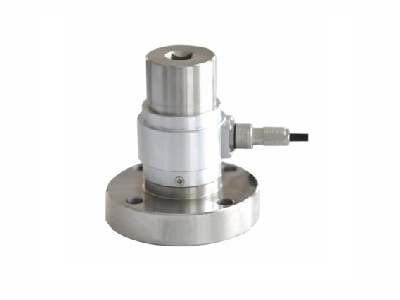

BN-1

BN-1


描述


产品特性:
 ◆电阻应变式原理,精度高,性能稳定可靠,中低量程扭矩测量,安装使用方便
             ◆静态扭矩测量。一端为外四方连接,一端为法兰盘连接
外形尺寸Dimensions (单位Unit: mm):
技术参数Technical parameter:
测量范围 Measurement range
50/100/200/300/500/800 N.m
灵敏度 Sensitivity
1.0~2.0 mV/V
综合误差 Combined error
±0.5/1% F.S
零点平衡 Zero balance
0~1% F.S
零点温度影响 Temp. effect on zero
±0.1% F.S/10℃
输出温度影响 Temp. effect on Span
±0.1% F.S/10℃
输入阻抗 Input resistance
350/700±10Ω
输出阻抗 Output resistance
350/700±2Ω
绝缘电阻 Insulation resistance
≥5000MΩ
工作温度范围 Operating Temperature Range
-10~+70℃
安全过载 Maximum safe over load
150%F.S
极限过载 Ultimate over load
250%F.S
推荐激励电压 Recommend excitation voltage
10~12V DC
最大激励电压 Maximum excitation voltage
15V DC
密封等级 Sealing Class
IP67
材质 Element material
合金钢Alloy Steel, 不锈钢Stainless Steel
电缆 Cable
5m
引用标准Citation
GB/T7551-2008/ OIML R60
接线方式Mode of Connection
电源正 ----  红色    电源负 ----  黑色
输出正 ----  绿色    输出负 ----  白色
Red --- Input+        Black --- Input-
Green --- Output+     White --- Output-
